Modelo Entidad Relación

Modelo de datos

diapositivas

se trata de ver de manera grafica nuestro modelo se puede usar algunas herramientas como drop.io herramienta en  la nube y tambien podemos usar VISIO.

MODELO ES
Resultado de imagen para modelo entidad relacion

diapositivas

entra el concepto de  POO y se diagrama alguna situación del mundo real y vamos a almacenar y vamos a relacionarlos con entidades
Ejemplo:
Entidad puede ser una  persona u otro objeto


MODELO RELACIONAL

Es una vista en forma de tabla de cada una de  las entidades con cada una de sus caracteristicas
y restricciones.

Este modelo relacional es mas técnico

OTROS MODELOS DE DATOS

Diapositivas

Estan basasdos en lo mismo pero algunas herramientas nos dan caracteristicas diferentes

Datos semiestructurados informacion que obtienes de una fuente externa

Tecnicas de intergración comparto informacion con archivos mediante estandares un ejemplo de esto podria ser el XML

Mediante protocolo se adquiere archivos que nos brindaran informacion.

DATOS DE RED
diapositivas
Modelos muy atados al hardware

QUE NECESITAMOS PARA EL MODELAMIENTO?

Resultado de imagen para analisis requerimientos


  • Necesitamos los requisitos funcionales
  • Tolerancia a cambios depende de la necesidad del sistema y que datos necesitemos
Estructura geográfica.

diapositivas

DEFINICIONES

Entidad
Un objeto que existe y se distingue de algun tipo de instancia
día positivo

Atributos características propias de la entidad

Relaciones conexiones entre dos o mas entidades

DIAGRAMAS ENTIDAD RELACION
Describen el esquema de una  base de datos
Recordar que el estado de la base de datos es la descripcion de los datos que tiene ahora
Entidades sustantivos
Atributos caracteristicas
Metodos acciones

Simbologia Entidad Relacion

Resultado de imagen para simbologia entidad relacion

Atributos atómicos o compuestos
Atributo atómico:
Compuesto: Son óvalos compuesto de otro óvalo
TIPOS DE ATRIBUTOS
Resultado de imagen para tipos de atributos
Valores
  • Monovaluados Ejm: Fecha de Nacimiento
  • Multivaluado Ejm: Teléfonos
Almacenados o derivados
  • La edad podría ser un campo derivado de la fecha de nacimiento
Posiblemente nulos
  • Cuando un atributo se puede dejar en blanco
Claves
  • Nos permite localizar una entidad
  • Se subraya la palabra por lo general son ID o códigos

RELACIONES

Tipo de relación

Ejemplo : Es_jefe_de

Instancia de relación

Ejemplo:Juan_es_jefe_de_Pedro


Grados de una relación }

  • Número de entidades que participan
  • Binario,terciario,etc.


Cardinalidades

  • Numero de instancias de cada entidad

Resultado de imagen para cardinalidades en relaciones


RELACIONES RECURSIVAS

Estas relaciones pueden tener restricciones o no especificadas

Relación con la misma entidad

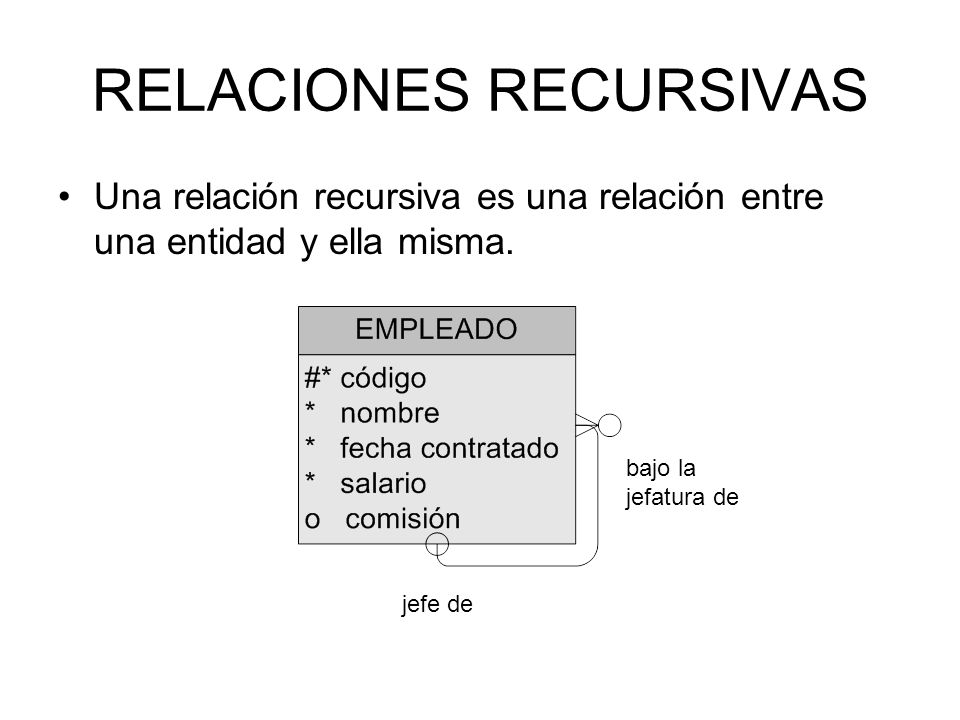

Resultado de imagen para relacion recursiva
